Kinh nghiệm 10 năm sửa Cisco WS-C2960XR-48FPD-I tại nhà, Mỹ Đình Hà Nội

Tổng quan về WS-C2960XR-48FPD-I

WS-C2960XR-48FPD-I là một thiết bị chuyển mạch Switch Cisco 2960X cung cấp khả năng phục hồi nguồn với nguồn cung cấp nguồn thay thế trường kép tùy chọn và phần mềm IP Lite Cisco IOS với tính năng định tuyến động và Lớp Layer 3. Switch Cisco WS-C2960XR-48FPD-I là một trong 2960-XR switch, switch IP Lite, hỗ trợ bốn mươi tám cổng Ethernet 10/100/1000 với POE + và hai giao tiếp 10G SFP + uplink.

Hình ảnh IP Lite cho phép các tính năng định tuyến lớp truy cập cơ bản 3, chẳng hạn như bài bản RIPV1, V2, OSPF, bài hát EIGRP, HSRP, VRRP, bài PIM, v.v

Thông số nhanh của WS-C2960XR-48FPD-I

Bảng 1 cho thấy các thông số nhanh của WS-C2960XR-48FPD-I

Thông tin chi tiết sản phẩm của WS-C2960XR-48FPD-I

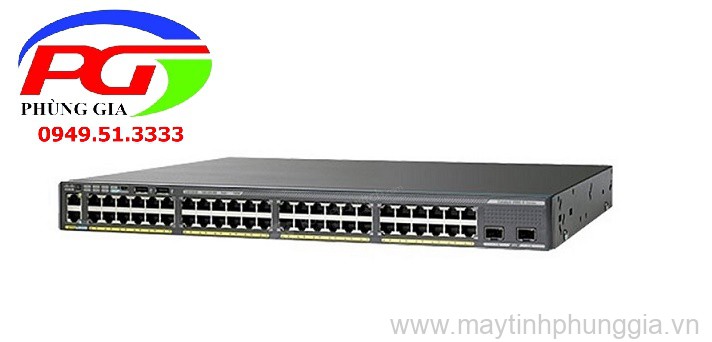

Hình 1 Mặt trước của WS-C2960XR-48FPD-I

Thiết Bị Mạng Switch Cisco Catalyst WS-C2960XR-48FPD-I

Chú thích:

• Có bốn mươi tám cổng Ethernet Gigabit 10/100/1000 và hai cổng SFP + uplink 10G ở mặt trước.
• Hai cổng USB loại A và một cổng USB loại B (bảng điều khiển) ở bên trái.
• Công tắc này cung cấp một cổng giao diện điều khiển RJ-45 và một cổng quản lý Ethernet ở bên trái của bảng điều khiển phía trước.
• Power over Ethernet Plus (PoE +) hỗ trợ lên đến 740W ngân sách PoE cho 24 cổng với 30W mỗi cổng hoặc 48 cổng với 15.4W mỗi cổng.

  Bảng 2 cho thấy một số phụ kiện của WS-C2960XR-48FPD-I

  Mô hình	Sự miêu tả
  C2960X-STACK	Catalyst 2960-X FlexStack Plus Stacking Module
  CAB-STK-E-0.5M	Cáp xếp hàng Cisco FlexStack
  GLC-LH-SMD	Mô-đun thu phát SFP Cisco GLC-LH-SMD 1000BASE-LX / LH, MMF / SMF, 1310nm, DOM
  GLC-SX-MMD	Module thu phát SFP 1000BASE-SX, MMF, 850nm, DOM
  CAB-CONSOLE-RJ45	Cáp điều khiển 6ft với RJ45 và DB9F
  CAB-CONSOLE-USB	Cáp điều khiển 6 ft với USB loại A và mini-B

  So sánh với các mục tương tự

  Bảng 3 cho thấy sự so sánh các mục tương tự

  Mô hình	WS-C2960XR-48FPD-I	WS-C2960XR-48LPD-I
  Cổng	48 x 10/100/1000 (POE +)	48 x 10/100/1000 (POE +)
  Khả năng PoE có sẵn	740W	370W
  Uplinks	2 x 10 Gigabit SFP +	2 x 10 Gigabit SFP +
  Bộ tính năng	IP Lite	IP Lite
  Xếp chồng FlexStack-Plus	Không bắt buộc	Không bắt buộc



  Thông số kỹ thuật WS-C2960XR-48FPD-I
  Loại bao vây	Rack-mountable – 1U
  Cổng	48 x 10/100/1000 (POE +) + 2 x 10 Gigabit SFP +
  Giao diện quản lý mạng	10/100 Mbps Ethernet (RJ-45)
  Khả năng PoE có sẵn	740W
  Chuyển tiếp băng thông (Gbps)	108Gb / giây
  Số xếp chồng tối đa	số 8
  Stack Bandwidth	80G
  Hiệu suất chuyển tiếp	130,9Mpps
  Chuyển đổi băng thông	216Gb / giây
  VLAN hoạt động tối đa	1023
  Kích thước bảng địa chỉ MAC	16K (mặc định)
  CPU	APM86392 600MHz lõi kép
  RAM	512 MB
  Bộ nhớ flash	128 MB
  Chỉ báo trạng thái	● Trạng thái từng cổng: Tính toàn vẹn của liên kết, tắt, hoạt động, tốc độ và toàn bộ song công   ● Trạng thái hệ thống: Hệ thống, RPS, PoE, Trạng thái liên kết ngăn xếp, liên kết song công và tốc độ liên kết
  Mở rộng / Kết nối của WS-C2960XR-48FPD-I
  Cổng console	USB (Loại B), Ethernet (RJ-45)
  Khe cắm mở rộng	1 khe FlexStack-Plus và 1 khe cắm điện dự phòng
  Mô-đun ngăn xếp	C2960X-STACK
  Xếp chồng cáp	● CAB-STK-E-0.5M Cáp xếp FlexStack-Plus có chiều dài 0,5 m   ● Cáp xếp FlexStack-Plus CAB-STK-E-1M với chiều dài 1,0 m ● Cáp xếp CAB-STK-E-3M FlexStack-Plus với chiều dài 3,0 m
  Cung cấp năng lượng	PWR-C2-250WAC
  Thiết bị điện	Nguồn điện – dự phòng – mô-đun plug-in
  Power Redundancy	không bắt buộc
  Phạm vi điện áp (Tự động)	110V-240V
  Điện năng tiêu thụ hoạt động	0,89kVA
  Thông số Khác của WS-C2960XR-48FPD-I
  Chiều rộng	17,5 inch (44,5 cm)
  Độ sâu	16 inch (40,8 cm)
  Chiều cao	1,75 inch (4,45 cm)
  Cân nặng	14,6 Pounds (6,6 Kg)
  Rack Gắn Kit	Không bắt buộc
  MTBF trong giờ	231.590
  Tiêu chuẩn tuân thủ	● Giao thức cây có chuẩn IEEE 802.1D   ● Ưu tiên đồng bộ IEEE 802.1p ● IEEE 802.1Q VLAN ● IEEE 802.1s ● IEEE 802.1w ● IEEE 802.1X ● IEEE 802.1ab (LLDP) ● IEEE 802.3ad ● IEEE 802.3af và IEEE 802.3at ● IEEE 802.3ah (chỉ có 100BASE-X đơn / đa sợi) ● IEEE 802.3x full duplex trên các cổng 10BASE-T, 100BASE-TX và 1000BASE-T ● IEEE 802.3 10BASE-T ● IEEE 802.3u 100BASE-TX ● IEEE 802.3ab 1000BASE-T ● IEEE 802.3z 1000BASE-X ● Chuẩn RMON I và II ● SNMP v1, v2c và v3 ● IEEE 802.3az ● IEEE 802.3ae Ethernet 10Gigabit ● IEEE 802.1ax
  Phần mềm / giấy phép hệ thống của WS-C2960XR-48FPD-I
  Phần mềm hệ thống	IOS IP Lite
  giấy phép	ENERGY-MGMT, ENERGY-MGT-100-K9
  Tính năng, đặc điểm	● Giao thức định tuyến IP unicast (Giao thức định tuyến tĩnh, định tuyến Phiên bản 1 [RIPv1], RIPv2, RIPng và EIGRP-Stub)   ● Giao thức định tuyến IP unicast nâng cao (OSPF cho truy cập định tuyến) ● EIGRPv3-Stub và PIMv6-Stub được hỗ trợ như một một phần của bộ định tuyến IPv6. ● Định tuyến chi phí bình đẳng ● Định tuyến dựa trên chính sách (PBR) ● Giao thức định tuyến dự phòng chờ (HSRP) và Giao thức dự phòng bộ định tuyến ảo (VRRP) ● Giao thức đa phương tiện độc lập (PIM)
  Bảo mật mạng	● Phân bổ VLAN dựa trên MAC cho phép ● Cisco TrustSec sử dụng   ● Toàn diện 802.1X ● Bảo mật đầu tiên IPv6 ● Cảm biến thiết bị và phân loại thiết bị ● Công nghệ neo tin cậy của Cisco ● Bảo vệ mối đe dọa của Cisco ● VLAN riêng ● Chuyển tiếp đường dẫn ngược Unicast (uRPF) ● Xác thực đa miền ● Danh sách điều khiển truy cập (ACL) ● Trình phân tích cổng chuyển mạch (SPAN) ● Giao thức bảo mật Shell (SSH), Kerberos và Giao thức quản lý mạng đơn giản Phiên bản 3 (SNMPv3) ● Xác thực TACACS + và RADIUS ● Thông báo địa chỉ MAC ● Bảo mật đa cấp trên truy cập bàn điều khiển BPDU Bảo vệ ● Bảo vệ Root Spanning Tree (STRG) ● Lọc IGMP
  Quản lý & khắc phục sự cố	● Auto-MDOX ● TDR ● UDLD ● Phản hồi SLA IP● lớp 2 / IP Traceroute ● SPAN ● RSPAN   ● Thiết lập nhanh ● Trình quản lý thiết bị ● Trợ lý mạng Cisco ● Smartports + Advisor ● Cố vấn khắc phục sự cố ● Kéo và thả Cisco IOS Upgrade ● Địa chỉ IP DHCP ● Tự động cài đặt với cấu hình đã lưu ● Cấu hình Thay thế ● Nâng cấp hình ảnh tự động DHCP ● Phân bổ dựa trên cổng DHCP ● Lỗi khi vô hiệu hóa MIB
  Hỗ trợ kỹ thuật và dịch vụ	● Dịch vụ Cisco SMARTnet ● Dịch vụ nền tảng thông minh của Cisco ● Dịch vụ chăm sóc thông minh của Cisco● Dịch vụ Cisco SP Base ● Các dịch vụ hỗ trợ kỹ thuật tập trung của Cisco
  Phạm vi môi trường của WS-C2960XR-48FPD-I
  Nhiệt độ hoạt động lên đến 5000 ft (1500 m)	23ºF đến 113º (-5ºC đến 45ºC)
  Nhiệt độ hoạt động lên đến 10.000 ft (3000 m)	23ºF đến 104ºF (-5ºC đến 40ºC)
  Ngoại lệ ngắn hạn ở mực nước biển *	23ºF đến 131ºF (-5ºC đến 55ºC)
  Ngoại lệ ngắn hạn lên đến 5000 feet (1500 m) *	23ºF đến 122ºF (-5ºC đến 50ºC)
  Ngoại lệ ngắn hạn lên đến 10.000 feet (3000 m) *	23ºF đến 113ºF (-5ºC đến 45ºC)
  Ngoại lệ ngắn hạn lên đến 13.000 feet (4000 m) *	23º đến 104ºF (-5ºC đến 40ºC)
  Nhiệt độ bảo quản lên đến 15.000 feet (4573 m)	-13º đến 158ºF (-25º đến 70ºC)
  Độ cao hoạt động	Lên đến 10.000 (Lên đến 3000 Mét)
  Độ cao lưu trữ	Lên đến 13.000 (Lên đến 4000 Mét)
  Độ ẩm tương đối hoạt động	10% đến 95% không bị ngưng tụ
  Độ ẩm tương đối lưu trữ	10% đến 95% không bị ngưng tụ
