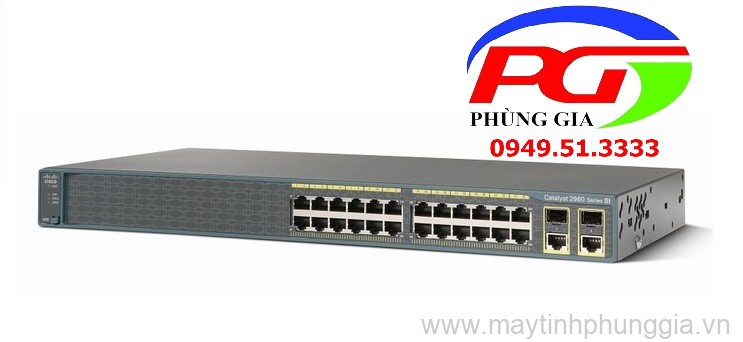

Thông Số kỹ thuật WS-C2960+24LC-L
|
| Cấu hình của WS-C2960+24LC-L |
| Giao diện Ethernet 10/100 |
24 |
| Giao diện Uplink |
2 (SFP hoặc 1000BASE-T) |
| Bộ tính năng phần mềm Cisco IOS |
Cơ sở LAN |
| Khả năng PoE có sẵn |
123W ( 8 cổng lên đến 15.4W ) |
| Phần cứng của WS-C2960+24LC-L |
| Bộ nhớ flash |
64 MB |
| DRAM |
128 MB |
Hiệu suất và khả năng mở rộng của WS-C2960+24LC-L
|
| Chuyển tiếp băng thông |
16 Gb / giây |
| VLAN hoạt động tối đa |
255 |
| Có sẵn các ID VLAN |
4K |
| Đơn vị truyền tải tối đa (MTU) – gói L3 |
9000 byte |
| Khung Jumbo – Khung Ethernet |
9018 byte |
| Tỷ lệ chuyển tiếp: Gói 64-Byte L3, Hàng triệu gói mỗi giây |
6,5 |
| Cơ khí của WS-C2960+24LC-L |
| Kích thước (H x W x D) |
1,73 x 17,70 x 13,07 inch ( 4,4 x 45,0 x 33,2 cm) |
| Cân nặng |
10 lb (4,5 Kg) |
| Gói trọng lượng |
20,26 lb (9,19 Kg) |
Phạm vi môi trường của WS-C2960+24LC-L
|
| Nhiệt độ hoạt động lên đến 5000 ft (1500 m) |
23º đến 113ºF(-5º đến 45ºC) |
| Nhiệt độ hoạt động lên đến 10.000 ft (3000 m) |
23º đến 104ºF(-5º đến 40ºC) |
| Ngoại lệ ngắn hạn ở mực nước biển * |
23º đến 131ºF(-5º đến 55ºC) |
| Ngoại lệ ngắn hạn lên đến 5000 feet (1500 m) * |
23º đến 122ºF(-5º đến 50ºC) |
| Ngoại lệ ngắn hạn lên đến 10.000 feet (3000 m) * |
23º đến 113ºF(-5º đến 45ºC) |
| Ngoại lệ ngắn hạn lên đến 13.000 feet (4000 m) * |
23º đến 104ºF(-5º đến 40ºC) |
| Nhiệt độ bảo quản lên đến 15.000 feet (4573 m) |
23º đến 158ºF(-25º đến 70ºC) |
| Độ cao hoạt động |
Tối đa 10.000 bộ(Lên đến 3.000 Mét) |
| Độ cao lưu trữ |
Lên đến 13.000 Feet(Lên đến 4.000 Mét) |
| Độ ẩm tương đối hoạt động |
10% đến 95% không bị ngưng tụ |
| Độ ẩm tương đối lưu trữ |
10% đến 95% không bị ngưng tụ |
| Áp suất âm thanh, dBA |
Điển hình, LpAm: 43Tối đa, LpAD: 46 |
| Công suất âm thanh, dbA |
Điển hình, LwA: 53Tối đa, LwAD: 56 |
| MTBF trong hàng ngàn giờ |
498 |
Kết nối và giao diện của WS-C2960+24LC-L
|
| Giao diện Ethernet |
· Cổng 10BASE-T: Đầu nối RJ-45, cặp cáp xoắn đôi 3, 4 hoặc 5 không được che chở (UTP) không được che chở· Cổng 100BASE-TX: Đầu nối RJ-45, cáp UTP loại 5 cặp 5
· Cổng 1000BASE-T: Đầu nối RJ-45, cáp UTP loại 5 cặp 4
· Các cổng dựa trên SBC 1000BASE-T: đầu nối RJ-45, cáp UTP loại 5 cặp 5
|
| Đèn LED báo hiệu |
· Trạng thái trên mỗi cổng: Tính toàn vẹn của liên kết, bị tắt, hoạt động, tốc độ và toàn bộ song công· Trạng thái hệ thống, Trạng thái cổng, PoE, RPS, liên kết song công và tốc độ liên kết |
| Bảng điều khiển |
Cáp điều khiển Cisco Catalyst:· Cáp điều khiển CAB-CONSOLE-RJ45 6 ft với RJ-45 |
| Quyền lực |
· Nguồn điện bên trong là một đơn vị tự động và hỗ trợ điện áp đầu vào giữa 100 và 240V AC.· Sử dụng dây nguồn AC được cung cấp để kết nối đầu nối nguồn AC với ổ cắm điện AC.
· Đầu nối Cisco RPS cung cấp kết nối cho một tùy chọn Cisco RPS 2300 sử dụng đầu vào AC và cung cấp đầu ra DC cho công tắc.
· Chỉ có Cisco RPS 2300 (model PWR-RPS2300) mới được gắn vào ổ cắm dự phòng hệ thống điện dự phòng.
|
Hỗ trợ quản lý và tiêu chuẩn của WS-C2960+24LC-L
|
Sự quản lý
|
· BRIDGE-MIB· CISCO-CABLE-DIAG-MIB
· CISCO-CDP-MIB
· CISCO-CLUSTER-MIB
· CISCO-CONFIG-COPY-MIB
· CISCO-CONFIG-MAN-MIB
· CISCO-DHCP-SNOOPING-MIB
· CISCO-ENTITY-VENDORTYPE-OID-MIB
· CISCO-ENVMON-MIB
· CISCO-ERR-DISABLE-MIB
· CISCO-FLASH-MIB
· CISCO-FTP-CLIENT-MIB
· CISCO-IGMP-LỌC-MIB
· CISCO-IMAGE-MIB
· CISCO-IP-STAT-MIB
· CISCO-LAG-MIB
· CISCO-MAC-THÔNG BÁO-MIB
· CISCO-MEMORY-POOL-MIB
· CISCO-PAGP-MIB
· CISCO-PING-MIB
· CISCO-POE-EXTENSIONS-MIB
· CISCO-PORT-QOS-MIB
· CISCO-PORT-SECURITY-MIB
· CISCO-PORT-STORM-CONTROL-MIB
· CISCO-SẢN PHẨM-MIB
· CISCO-PROCESS-MIB
· CISCO-RTTMON-MIB
· CISCO-SMI-MIB
· CISCO-STP-EXTENSIONS-MIB
· CISCO-SYSLOG-MIB
· CISCO-TC-MIB
· CICSO-TCP-MIB
· CISCO-UDLDP-MIB
· CISCO-VLAN-IFTABLE
· RELATIONSHIP-MIB
· CISCO-VLAN-MEMBERSHIP-MIB
· CISCO-VTP-MIB
· ENTITY-MIB
· ETHERLIKE-MIB
· IEEE8021-PAE-MIB
· IEEE8023-LAG-MIB
· IF-MIB
· INET-ADDRESS-MIB
· OLD-CISCO-CHASSIS-MIB
· OLD-CISCO-FLASH-MIB
· OLD-CISCO-INTERFACES-MIB
· OLD-CISCO-IP-MIB
· OLD-CISCO-SYS-MIB
· OLD-CISCO-TCP-MIB
· OLD-CISCO-TS-MIB
· RFC1213-MIB
· RMON-MIB
· RMON2-MIB
· SNMP-FRAMEWORK-MIB
· SNMP-MPD-MIB
· SNMP-THÔNG BÁO-MIB
· SNMP-MỤC TIÊU-MIB
· SNMPv2-MIB
· TCP-MIB
· UDP-MIB
· EPM MIB
|
Tiêu chuẩn
|
· Giao thức cây Spanning của IEEE 802.1D· Ưu tiên CoS IEEE 802.1p
· IEEE 802.1Q VLAN
· IEEE 802.1s
· IEEE 802.1w
· IEEE 802.1X
· IEEE 802.1ab (LLDP)
· IEEE 802.3ad
· IEEE 802.3af
· IEEE 802.3ah (chỉ dành cho sợi đơn / đa sợi 100BASE-X)
· IEEE 802.3x full duplex trên các cổng 10BASE-T, 100BASE-TX và 1000BASE-T
· IEEE 802.3 10BASE-T
· IEEE 802.3u 100BASE-TX
· IEEE 802.3ab 1000BASE-T
· IEEE 802.3z 1000BASE-X
· Tiêu chuẩn RMON I và II
· SNMP v1, v2c và v3
|
| Tuân thủ RFC |
· RFC 768 – UDP· RFC 783 – TFTP
· RFC 791 – IP
· RFC 792 – ICMP
· RFC 793 – TCP
· RFC 826 – ARP
· RFC 854 – Telnet
· RFC 951 – Giao thức khởi động (BOOTP)
· RFC 959 – FTP
· RFC 1112 – IP Multicast và IGMP
· RFC 1157 – SNMP v1
· RFC 1166 – Địa chỉ IP
· RFC 1256 – Bộ định tuyến Giao thức Thông báo Điều khiển Internet (ICMP)
· RFC 1305 – NTP
· RFC 1492 – TACACS +
· RFC 1493 – Cầu nối MIB
· RFC 1542 – Tiện ích mở rộng BOOTP
· RFC 1643 – Giao diện Ethernet MIB
· RFC 1757 – RMON
· RFC 1901 – SNMP v2C
· RFC 1902-1907 – SNMP v2
· RFC 1981 – Đường dẫn MTU Discovery cho IPv6
· FRC 2068 – HTTP
· RFC 2131 – DHCP
· RFC 2138 – RADIUS
· RFC 2233 – NẾU MIB v3
· RFC 2373 – IPv6 bổ sung tổng hợp
· RFC 2460 – IPv6
· RFC 2461 – Khám phá hàng xóm IPv6
· RFC 2462 – Tự động định cấu hình IPv6
· RFC 2463 – ICMP IPv6
· RFC 2474 – Các dịch vụ phân biệt (DiffServ)
· RFC 2597 – Chuyển tiếp được đảm bảo
· RFC 2598 – Chuyển tiếp nhanh
· RFC 2571 – Quản lý SNMP
· RFC 3046 – Tùy chọn thông tin đại lý DHCP Relay
· RFC 3376 – IGMP v3
· RFC 3580 – RADIUS 802.1X
|
Xếp hạng điện áp và công suất của WS-C2960+24LC-L
|
| Điện áp (Autoranging) |
100 đến 240 VAC |
| Hiện tại (Amperes) |
1,4 – 0,8 |
| Tần số |
50 đến 60Hz |
| Công suất (kVA) |
0,16 |
| Điện áp đầu vào DC (Đầu vào RPS) |
2A ở 12V ( 3A ở -52V ) |
| Sự tiêu thụ năng lượng |
0% lưu lượng truy cập: 25,910% lưu lượng truy cập: 25,7
Lưu lượng truy cập 100%: 26,1
ATIS bình quân gia quyền: 25,8
|
An toàn và tuân thủ của WS-C2960+24LC-L
|
| Tuân thủ quy định |
Sản phẩm phải tuân thủ Đánh dấu CE theo chỉ thị 2004/108 / EC và 2006/95 / EC |
| An toàn |
UL 60950-1 Second EditionCAN / CSA-C22.2 No. 60950-1 Second Edition
EN 60950-1 Second Edition
IEC 60950-1 Second Edition
AS / NZS 60950-1
|
| EMC – Phát thải |
47CFR Phần 15 (CFR 47) Hạng AAS / NZS CISPR22 Hạng A
CISPR22 Hạng A
EN55022 Hạng A
Lớp ICES003 A
VCCI Hạng A
EN61000-3-2
EN61000-3-3
KN22 Hạng A
CNS13438 Lớp A
|
| EMC – Miễn trừ |
EN55024CISPR24
EN300386
KN24
|
| Môi trường |
Giảm các chất độc hại (RoHS) bao gồm Chỉ thị 2011/65 / EU |
